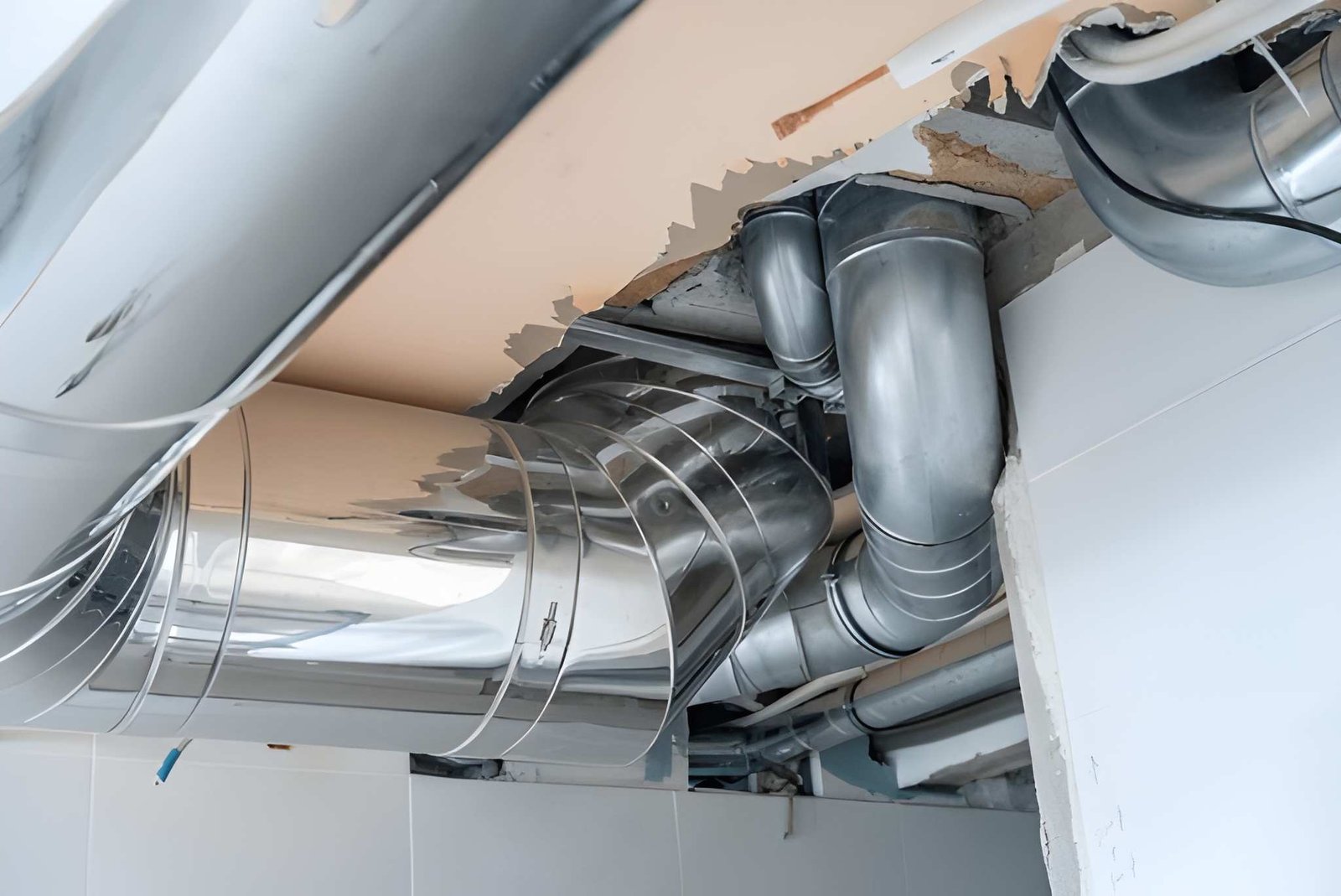

Ducting dalam Sistem HVAC

Sistem HVAC (Heating, Ventilation, and Air Conditioning) adalah jantung dari kenyamanan termal di dalam sebuah bangunan, baik itu gedung perkantoran, rumah sakit, maupun pabrik industri. Namun, di balik mesin pendingin atau pemanas yang canggih, ada satu komponen krusial yang seringkali tidak terlihat langsung oleh mata, yaitu ducting. Ducting berperan sebagai sistem peredaran darah yang menyalurkan udara bersih dan nyaman ke seluruh ruangan. Tanpa perencanaan ducting yang matang, bahkan mesin HVAC paling mahal sekalipun tidak akan bisa bekerja secara optimal.

Dalam konteks efisiensi energi dan kualitas udara dalam ruangan (Indoor Air Quality atau IAQ), desain serta instalasi ducting memegang peranan yang sangat vital. Berbagai jurnal teknik mesin dan publikasi ilmiah menunjukkan bahwa kebocoran pada sistem saluran udara ini bisa meningkatkan konsumsi energi secara signifikan, bahkan hingga 20-30% dari total beban kerja sistem. Oleh karena itu, pemahaman mendalam tentang ducting sangat diperlukan, tidak hanya bagi para insinyur, tetapi juga bagi pemilik bangunan yang ingin mengoptimalkan operasional mereka.

Mengenal Lebih Dekat Komponen Ducting dalam Sistem HVAC

Berikut adalah penjelasan detail mengenai aspek-aspek penting dalam sistem ducting yang perlu Anda ketahui:

1. Fungsi Utama Ducting dalam Sistem HVAC

Ducting bukan sekadar saluran kosong yang menyalurkan udara. Fungsinya sangat kompleks dan terstruktur berdasarkan prinsip-prinsip termodinamika dan mekanika fluida. Berdasarkan referensi dari berbagai jurnal teknik, ducting memiliki beberapa fungsi esensial:

• Distribusi Udara yang Merata: Menyalurkan udara dingin atau panas dari unit AC (Air Conditioner) atau heater ke ruangan yang dituju secara presisi. Hal ini memastikan tidak ada area yang over-cooling atau under-cooling.
• Sirkulasi Udara (Ventilasi): Mengeluarkan udara yang sudah kotor, berbau, atau basah dari dalam ruangan (return air) dan menggantikannya dengan udara segar dari luar (fresh air). Ini sangat penting untuk mencegah penumpukan karbon dioksida dan patogen.
• Kontrol Tekanan Udara: Menjaga tekanan udara di dalam ruangan tetap stabil, sangat krusial bagi ruang steril seperti ruang operasi di rumah sakit atau ruang produksi di pabrik elektronika.
• Pengendalian Kebisingan (Noise Reduction): Ducting yang dirancang dengan baik, dilengkapi dengan attenuator atau sound absorbing materials, dapat meredam suara bising dari mesin blower atau compressor sebelum udara masuk ke ruangan.

2. Jenis-Jenis Material Ducting yang Umum Digunakan

Pemilihan material ducting sangat menentukan daya tahan, efisiensi termal, dan biaya perawatan sistem. Berikut adalah beberapa material yang paling sering digunakan, sebagaimana banyak dirujuk dalam literatur teknik HVAC:

• Galvanized Iron (GI): Material ini adalah baja lembaran yang dilapisi seng untuk mencegah karat. GI sangat populer karena struktur fisiknya yang kuat, tahan lama, dan permukaannya yang halus mengurangi hambatan aliran udara (friction loss).
• Fiberglass Duct Board: Terbuat dari serat kaca yang diresin dan dipadatkan. Material ini sangat baik dalam meredam suara dan memiliki nilai insulasi termal yang tinggi. Hal ini mencegah terjadinya pengembunan (condensation) pada permukaan ducting.
• Flexible Ducting (Flex Duct): Terbuat dari kawat spiral yang dilapisi bahan polyester atau alumunium foil. Sering digunakan untuk sambungan akhir ke diffuser karena fleksibilitasnya. Namun, penggunaannya harus dibatasi karena hambatan alirannya lebih besar dibandingkan material kaku.
• Phenolic / Polyurethane (PU) Panels: Material modern yang terdiri dari inti isolasi busa yang diapit oleh aluminium foil di kedua sisinya. Sangat ringan, memiliki insulasi termal yang luar biasa baik, dan pemasangannya sangat cepat.

3. Desain dan Perhitungan Beban pada Ducting

Desain ducting bukanlah proses yang bisa dilakukan asal jadi. Berdasarkan standar ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers), perhitungan beban harus dilakukan secara presisi. Faktor-faktor yang dipertimbangkan meliputi:

• Friction Loss dan Fittings: Setiap tikungan (elbow), cabang (branch), dan perubahan ukuran (transition) akan menambah hambatan terhadap aliran udara. Desain harus meminimalkan pressure drop ini.
• Kecepatan Aliran Udara (Air Velocity): Kecepatan udara harus dijaga di batas optimal. Jika terlalu tinggi, akan menimbulkan kebisingan yang mengganggu dan kehilangan tekanan yang besar. Jika terlalu rendah, udara tidak akan terdistribusi dengan baik.
• Metode Perhitungan: Insinyur biasanya menggunakan metode Equal Friction Method atau Static Regain Method untuk menentukan ukuran ducting yang tepat agar keseimbangan antara biaya material dan konsumsi energi kipas (blower) tercapai.

4. Proses Instalasi dan Urgensi Menggunakan Jasa Pemasangan Ducting

Proses instalasi adalah tahap kritis yang menentukan keberhasilan seluruh sistem HVAC. Kesalahan instalasi dapat menyebabkan kebocoran udara (duct leakage), penurunan efisiensi sistem, hingga kerusakan prematur pada unit AC. Inilah mengapa mencari jasa pemasangan ducting yang berpengalaman dan profesional sangatlah penting.

• Fabrication dan Penyambungan: Pemotongan dan pembengkokan material harus presisi sesuai shop drawing. Penyambungan antar lembaran logam harus di-rivet atau di-welding dengan rapat.
• Sealing and Taping: Sambungan dan sisi-sisi ducting harus ditutup menggunakan duct sealant atau mastic, bukan hanya duct tape biasa, untuk memastikan tidak ada udara yang lolos.
• Pemasangan Insulasi: Untuk mencegah condensation (pengembunan) yang bisa merusak ceiling bangunan dan menumbuhkan jamur, ducting harus dibalut dengan insulasi termal seperti glasswool.
• Pemasangan Pendukung (Hanger): Ducting memiliki bobot yang signifikan. Jarak hanger atau gantungan harus dihitung berdasarkan standar SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association) agar ducting tidak melengkung atau ambruk seiring berjalannya waktu.
• Testing and Balancing (TAB): Setelah terpasang, sistem harus melalui uji kebocoran dan penyeimbangan aliran udara di setiap diffuser.

Rajasa HVAC Solution (PT. Rajasa Wirastika Sejahtera) memiliki tim teknisi yang terampil dan tersertifikasi untuk menangani semua tahapan di atas. Kami memastikan setiap sambungan ducting kedap udara dan terpasang dengan kokoh, menghindarkan Anda dari masalah operasional di masa depan.

5. Perawatan dan Pembersihan Ducting Secara Berkala

Sistem ducting yang sudah terpasang bukan berarti bisa dibiarkan begitu saja selama bertahun-tahun. Debu, serbuk sari (pollen), kotoran, hingga jamur bisa menumpuk di dalam saluran udara. Berdasarkan standar NADCA (National Air Duct Cleaners Association), perawatan ini sangat penting karena:

• Menjaga Kualitas Udara: Tumpukan debu di dalam ducting akan terus disirkulasikan ke ruangan, memicu alergi dan masalah pernapasan bagi penghuni bangunan.
• Meningkatkan Efisiensi Energi: Jika ducting kotor, kipas blower harus bekerja lebih keras untuk mendorong udara melewati hambatan tersebut, yang berarti konsumsi listrik akan meningkat.
• Mencegah Bahaya Kebakaran: Pada sistem exhaust dapur atau pabrik, penumpukan lemak dan residu di dalam ducting sangat rentan terhadap kebakaran. Pembersihan kitchen exhaust ducting harus dilakukan secara berkala oleh ahlinya.

6. Inovasi Ducting untuk Efisiensi Energi Masa Depan

Saat ini, industri HVAC terus berinovasi untuk menciptakan sistem yang lebih ramah lingkungan dan efisien. Salah satu perkembangannya adalah penggunaan teknologi Aeroseal, sebuah metode yang menyemprotkan partikel polimer cair ke dalam ducting bertekanan untuk menutup kebocoran dari dalam secara otomatis. Selain itu, penggunaan sistem VAV (Variable Air Volume) yang terintegrasi dengan smart damper memungkinkan pengaturan aliran udara di setiap ruangan secara real-time berdasarkan okupansi, menghemat energi hingga 30%.

Kesimpulan

Ducting adalah tulang punggung dari sistem HVAC yang menentukan efisiensi, kenyamanan, dan kesehatan lingkungan dalam ruangan. Dari pemilihan material yang tepat, perhitungan desain fluida yang presisi, hingga proses instalasi yang teliti, setiap tahap membutuhkan keahlian teknis yang mendalam. Kebocoran atau kesalahan instalasi bukan hanya merugikan secara finansial akibat pemborosan energi, tetapi juga dapat mengancam kesehatan pengguna bangunan dan mempercepat kerusakan peralatan.

Oleh karena itu, menyerahkan kebutuhan sistem saluran udara Anda kepada para ahli adalah langkah yang sangat tepat. Rajasa HVAC Solution (PT. Rajasa Wirastika Sejahtera) hadir sebagai mitra tepercaya yang siap memberikan solusi menyeluruh, mulai dari desain, fabrication, jasa pemasangan ducting, hingga perawatan rutin. Dengan pengalaman dan komitmen terhadap kualitas berdasarkan standar industri internasional, kami memastikan sistem pengkondisian udara Anda beroperasi pada performa puncak. Jangan ragu untuk menghubungi kami dan rasakan perbedaan udara yang benar-benar nyaman, bersih, dan efisien untuk bangunan Anda.
